Przykładowe szkice sytuacyjne budynku mieszkalnego
Poniżej dwa warianty szkicu z budynkiem mieszkalnym — z wymiarami (do urzędu) oraz bez wymiarów, żeby zobaczyć, jak może wyglądać czytelny układ na działce.

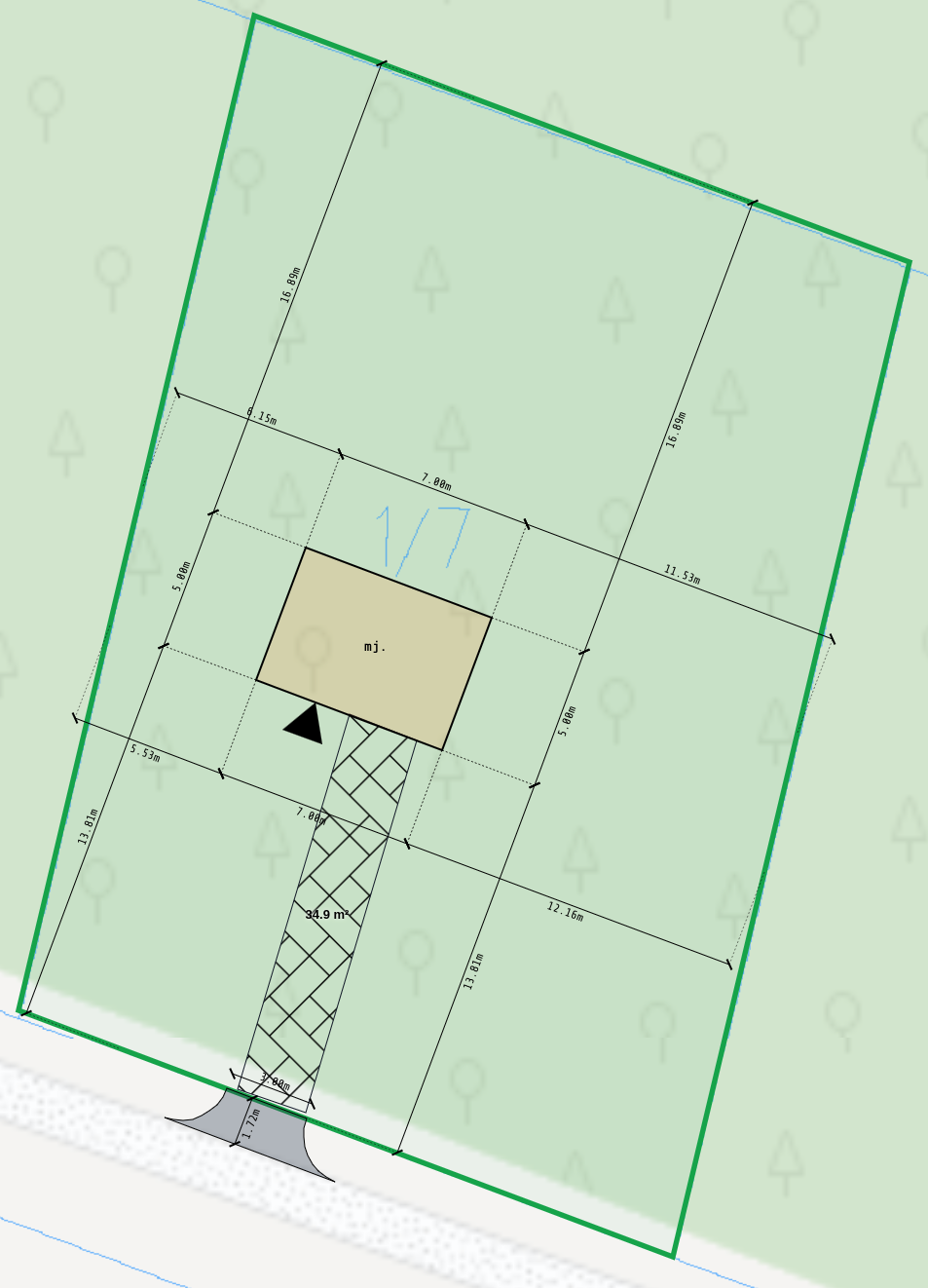

Budynek mieszkalny z wymiarami
Na szkicu pokazujesz obrys działki, lokalizację projektowanego budynku mieszkalnego oraz jego wymiary i odległości od granic. Dzięki temu urząd widzi, gdzie staną ściany względem sąsiadów i drogi, bez konieczności czytania pełnego projektu budowlanego. Taki rysunek przyda się przy zgłoszeniu robót budowlanych, wniosku o pozwolenie na budowę albo gdy chcesz wcześniej sprawdzić, czy planowany dom mieści się w warunkach zabudowy.
W PDF-ie znajdziesz pełny szkic sytuacyjny gotowy do podglądu lub wydruku — z legendą i skalą, nie tylko fragment widoczny na obrazku.
Do każdego szkicu możesz dołączyć raport bilansu terenu działki — osobny dokument z powierzchniami zabudowy, utwardzeń i terenu biologicznie czynnego.
PDF zawiera pełny raport bilansu terenu działki — gotowy dokument, nie tylko podsumowanie z opisu powyżej.

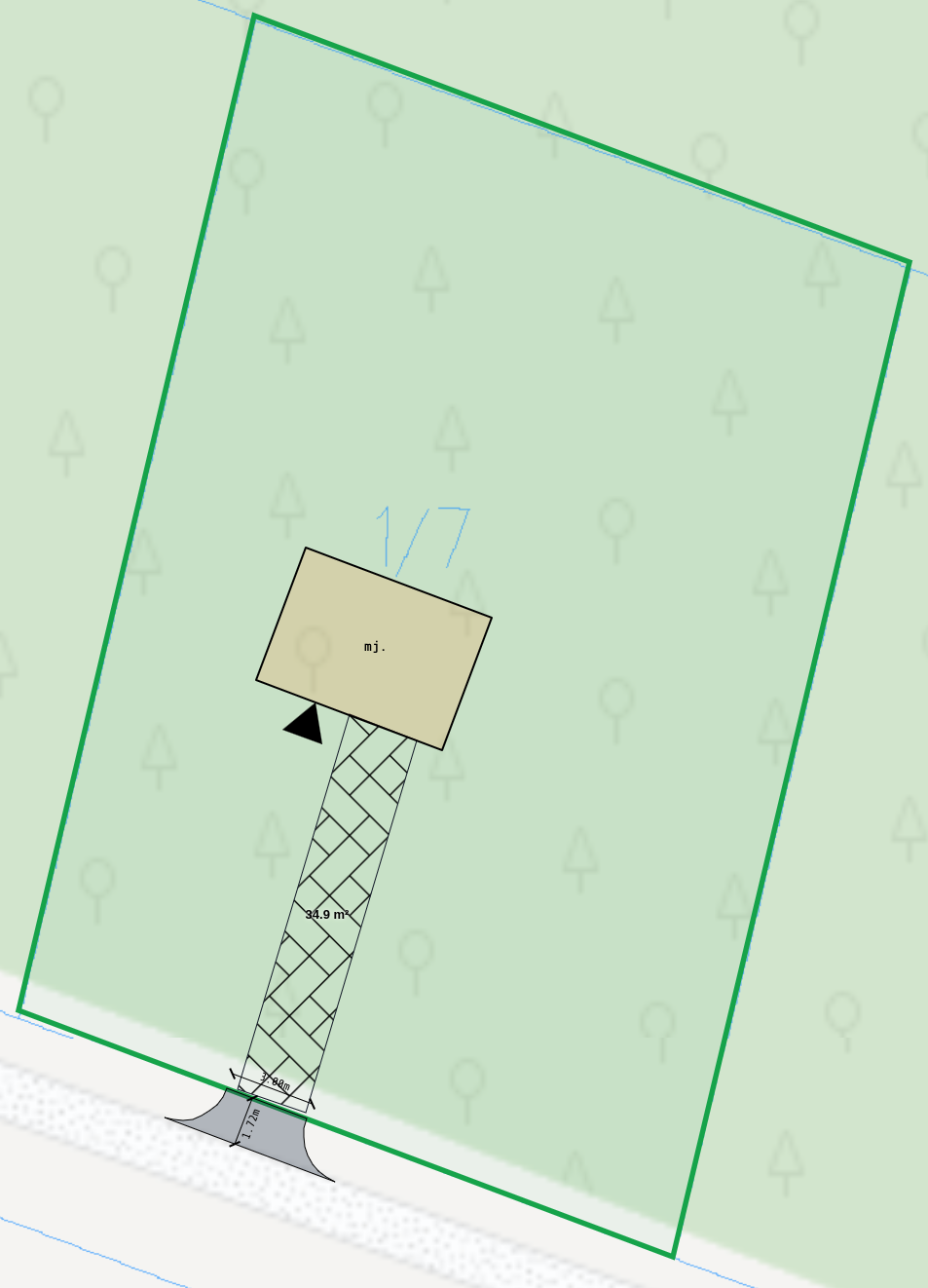

Budynek mieszkalny bez wymiarów
Ten wariant pokazuje ten sam układ — lokalizację domu na działce — ale bez opisanych wymiarów i odległości. Przydaje się, gdy chcesz najpierw zobaczyć, jak budynek „siada” na działce względem granic i drogi, zanim dopracujesz dokładne wymiary. W dokumentach urzędowych zwykle potrzebny jest wariant z wymiarami; ten bez wymiarów służy raczej do czytelnego podglądu koncepcji.
Zobacz też poradnik: jak dodać budynek do szkicu sytuacyjnego.
