Przykładowe szkice sytuacyjne przyłącza energetycznego
Poniżej dwa typowe warianty szkicu do wniosku o warunki przyłączenia do sieci elektroenergetycznej — w zależności od tego, czy działka jest jeszcze pusta, czy już wiesz, gdzie staną budynki i dokąd ma dojść prąd.

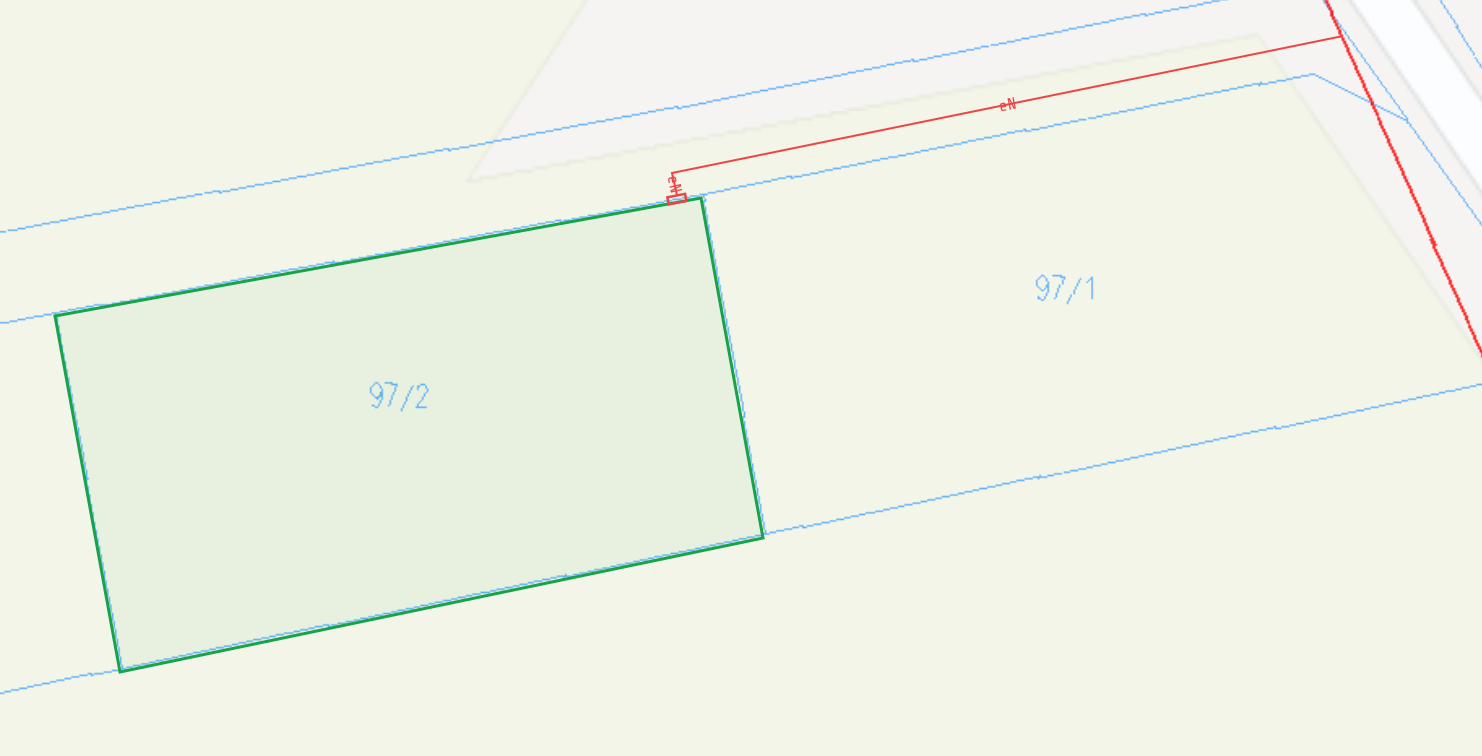

Przyłącze na pustą działkę (bez doprowadzenia do budynków)
Ten wariant dotyczy sytuacji, w której masz działkę bez zabudowy i chcesz doprowadzić do niej prąd — zwykle do szafki albo złącza na granicy działki — bez dalszego rozprowadzania kabla do budynków. Na szkicu pokazujesz przebieg istniejącej sieci, miejsce planowanego złącza oraz trasę przyłącza do działki. Taki rysunek najczęściej dołączasz do wniosku o warunki przyłączenia, gdy jeszcze nie projektujesz konkretnej zabudowy albo przyłącze ma na razie tylko „otworzyć” działkę na prąd.
W PDF-ie znajdziesz pełny szkic sytuacyjny gotowy do podglądu lub wydruku — z legendą i skalą, nie tylko fragment widoczny na obrazku.

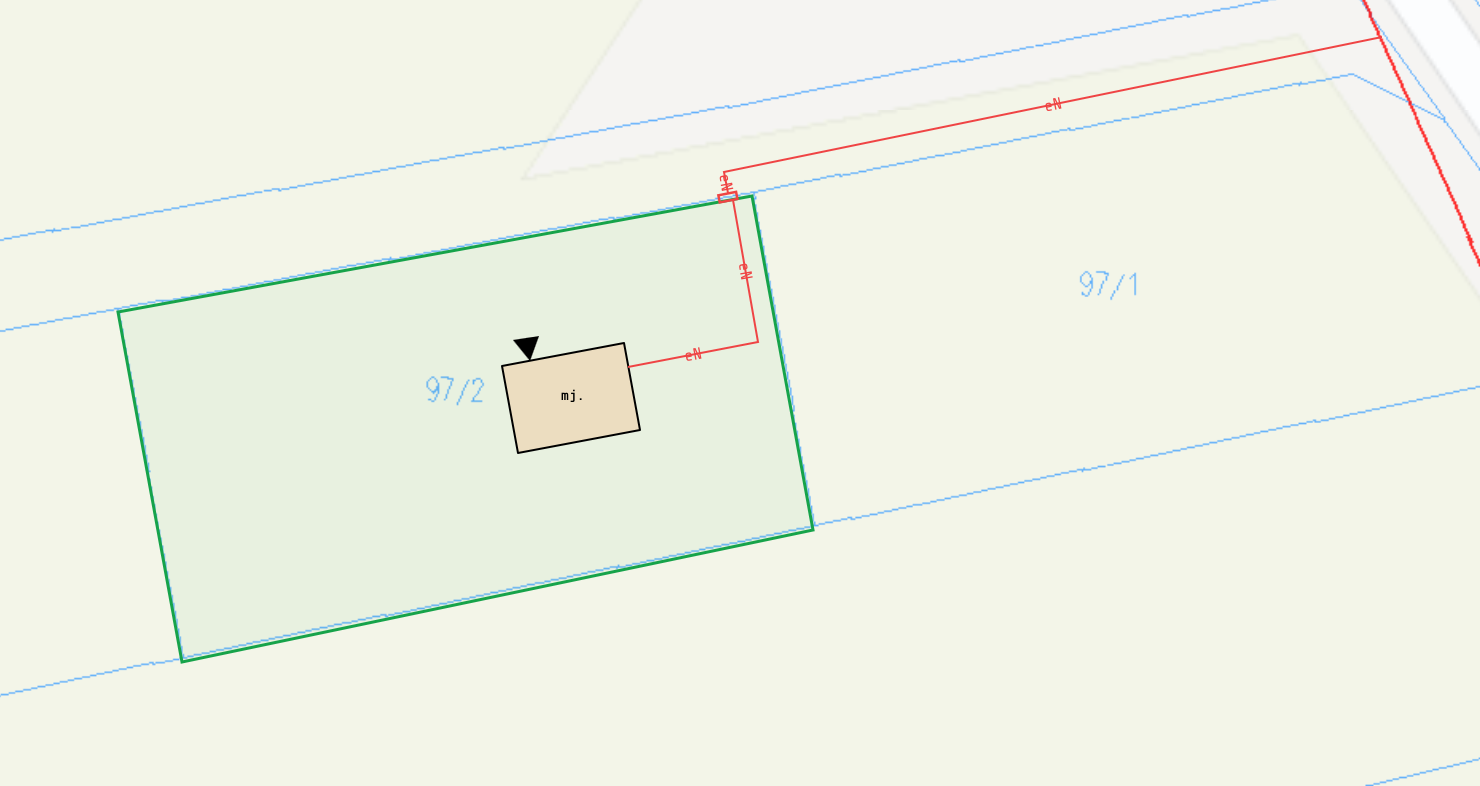

Przyłącze przy planowanej budowie (z doprowadzeniem do budynków)
Ten wariant ma sens, gdy planujesz budowę i już wiesz, gdzie na działce staną budynki oraz dokąd dokładnie ma dojść prąd. Na szkicu zaznaczasz nie tylko złącze i trasę od sieci, ale też doprowadzenie do projektowanych obiektów — tak, by operator sieci i urząd widzieli docelowy przebieg przyłącza. Przydaje się przy wniosku o warunki przyłączenia składanym równolegle z przygotowaniem inwestycji albo gdy chcesz od razu pokazać pełny układ zasilania na działce.
W PDF-ie znajdziesz pełny szkic sytuacyjny gotowy do podglądu lub wydruku — z legendą i skalą, nie tylko fragment widoczny na obrazku.
Zobacz też poradnik: jak przygotować szkic przyłącza energetycznego.
