Jak przygotować szkic zjazdu z drogi publicznej
Szerokość, długość, promień łuku od strony drogi i zakręty — pokazujemy, jak narysować zjazd na podkładzie BDOT500 oraz jak wygląda cały proces uzyskania zezwolenia zarządcy drogi.
Czym jest zjazd i kiedy potrzebny jest do niego szkic
„Zjazd” to ustawowe określenie na połączenie drogi publicznej z nieruchomością przyległą — czyli, patrząc od strony działki, po prostu jej wjazd (art. 4 pkt 8 ustawy o drogach publicznych). Budowa lub przebudowa zjazdu wymaga zezwolenia zarządcy drogi, wydawanego w drodze decyzji administracyjnej (art. 29 tej ustawy) — niezależnie od tego, czy zjazd dopiero powstaje, czy istniejący ma zostać przebudowany (np. poszerzony albo utwardzony inną nawierzchnią).
Do wniosku o takie zezwolenie dołącza się m.in. kopię aktualnej mapy zasadniczej lub sytuacyjno-wysokościowej w skali 1:500 lub 1:1000, obejmującą zakres nieruchomości w nawiązaniu do drogi, z zaznaczonym proponowanym miejscem lokalizacji zjazdu i widocznymi granicami nieruchomości — czyli dokładnie taki szkic sytuacyjny, jaki przygotujesz w eszkic.pl.
Ten poradnik pokazuje, jak narysować sam zjazd w edytorze — na właściwym podkładzie (BDOT500), z prawidłową szerokością, długością i zaokrągleniem od strony drogi — a także jak wygląda cały proces uzyskania zezwolenia u zarządcy drogi.
Jak wygląda cały proces uzyskania zezwolenia na zjazd
Właściwy urząd, do którego trafia wniosek, zależy od kategorii drogi, z którą łączy się Twoja działka: GDDKiA (drogi krajowe), urząd marszałkowski (drogi wojewódzkie), starostwo (drogi powiatowe) albo urząd gminy lub miasta (drogi gminne). Jeśli nie masz pewności, jakiej kategorii jest droga przy Twojej działce, sprawdzisz to w tym samym urzędzie albo w miejscowym planie zagospodarowania przestrzennego.
Sam proces, niezależnie od zarządcy, wygląda tak:
- Przygotuj wniosek wraz z załącznikami: mapą zasadniczą lub sytuacyjno-wysokościową z zaznaczonym proponowanym zjazdem, dokumentem tytułu prawnego do nieruchomości, potwierdzeniem opłaty skarbowej oraz — jeśli działasz przez pełnomocnika — pełnomocnictwem (za które również pobierana jest opłata).
- Złóż komplet dokumentów u właściwego zarządcy drogi.
- Urząd weryfikuje wniosek formalnie — braki trzeba zwykle uzupełnić w ciągu 7 dni od wezwania.
- Po ocenie merytorycznej zarządca wydaje decyzję — zasadniczo w ciągu miesiąca, w sprawach skomplikowanych do 2 miesięcy.
- Opłatę wynikającą z decyzji wnosi się zwykle w ciągu 14 dni.
- Od decyzji przysługuje odwołanie w terminie 14 dni od jej otrzymania.
Dopiero z prawomocnym zezwoleniem na lokalizację lub przebudowę zjazdu można przystąpić do jego faktycznej budowy — samo narysowanie szkicu w eszkic.pl to wyłącznie przygotowanie załącznika graficznego do tego wniosku. Nie zastępuje ono ani samej decyzji zarządcy drogi, ani ewentualnego projektu budowlanego zjazdu — jeśli zarządca uzna go za wymagany (np. przy bardziej złożonym zjeździe albo drodze wyższej kategorii), taki projekt musi sporządzić osoba z odpowiednimi uprawnieniami zawodowymi.
-
Przełącz podkład mapy na BDOT500
Zjazd rysuje się precyzyjnie względem rzeczywistego przebiegu jezdni, poboczy i rowów — a nie względem uproszczonego, poglądowego podkładu OSM. W „Menedżerze Warstw” wyłącz warstwę „Mapa” (podstawowy podkład) i włącz „Obiekty topograficzne (BDOT500)”. BDOT500 to jeden z rejestrów, z których zbudowana jest mapa zasadnicza — pracując na nim od razu widzisz dokładnie to, co później znajdzie się na oficjalnym podkładzie pod Twoim szkicem.

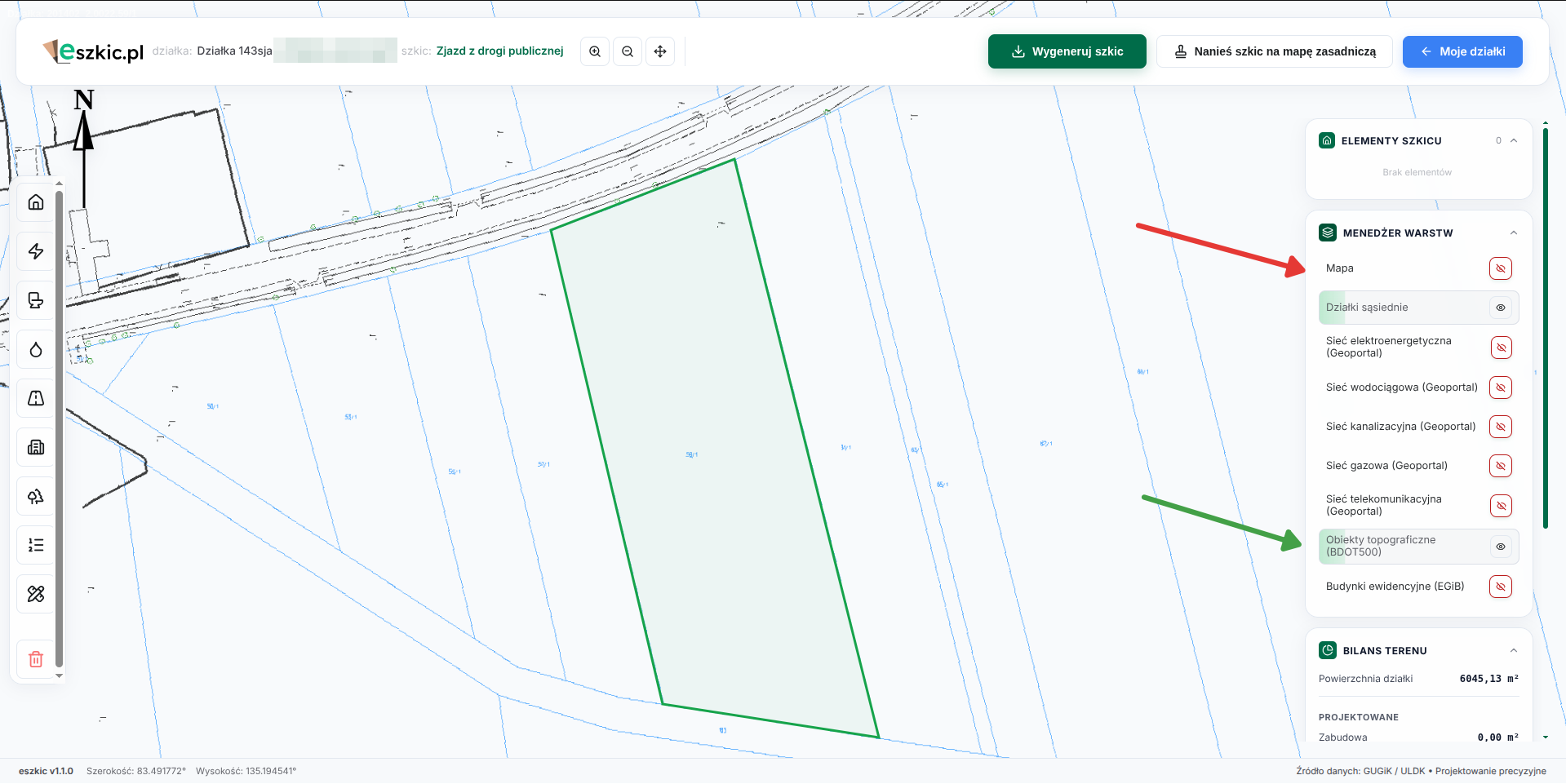

Panel „Menedżer Warstw” — wyłączona warstwa „Mapa”, włączona warstwa „Obiekty topograficzne (BDOT500)”. -
Otwórz narzędzie „Oznacz wjazd / zjazd”
W lewym pasku narzędzi otwórz sekcję „Projektowane nawierzchnie” i kliknij „Oznacz wjazd / zjazd”. Na dole ekranu pojawi się menu kontekstowe z podpowiedzią „Wjazd / zjazd z drogi publicznej”.

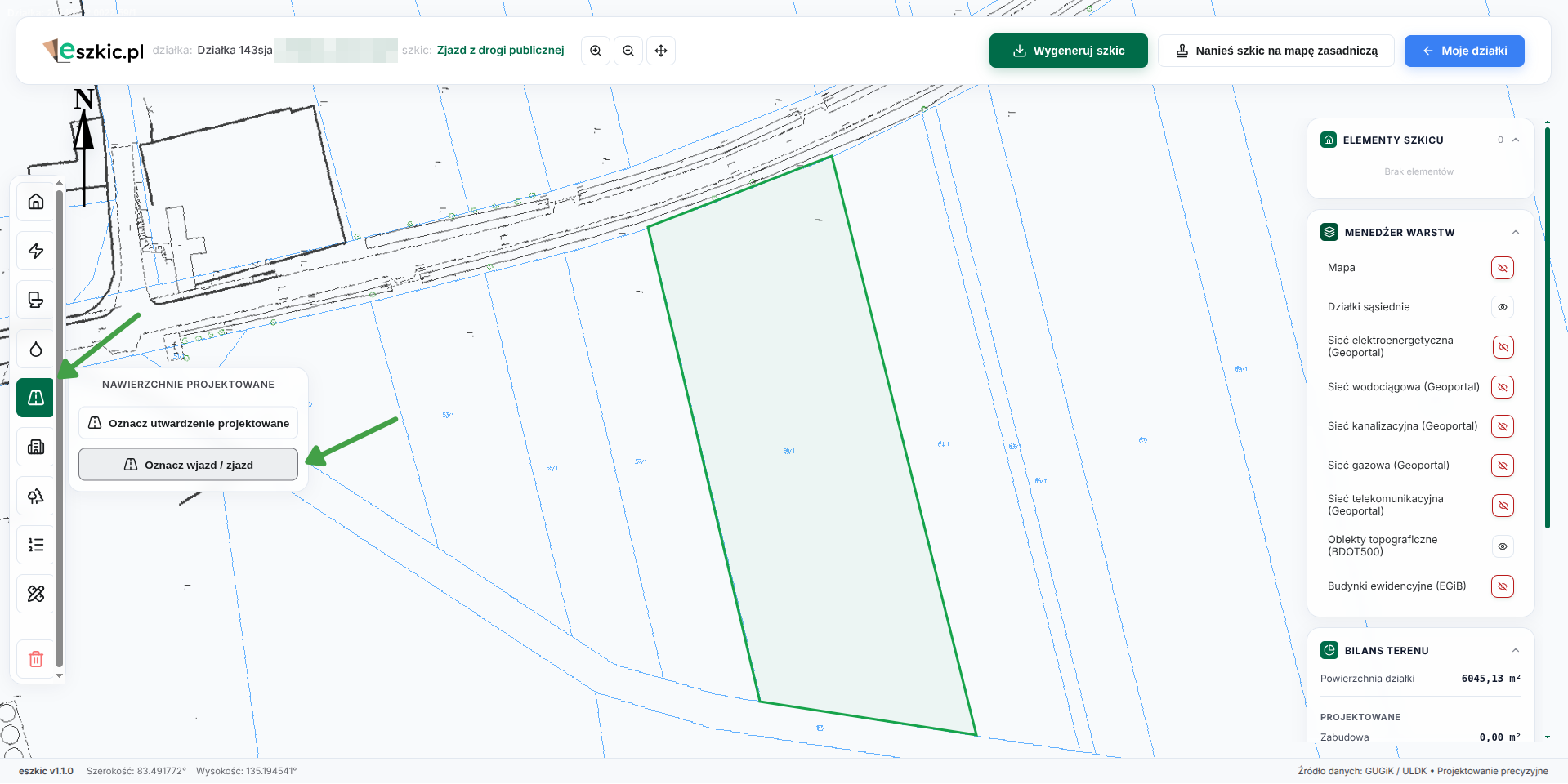

Sekcja „Projektowane nawierzchnie” w lewym pasku narzędzi z zaznaczoną opcją „Oznacz wjazd / zjazd”. -
Wskaż miejsce zjazdu na granicy działki
Najedź kursorem blisko granicy działki, od strony drogi — punkt i kierunek automatycznie przyciągają się do najbliższego odcinka granicy, a podgląd kształtu pojawia się na szaro. Kliknij, żeby zatwierdzić to miejsce.

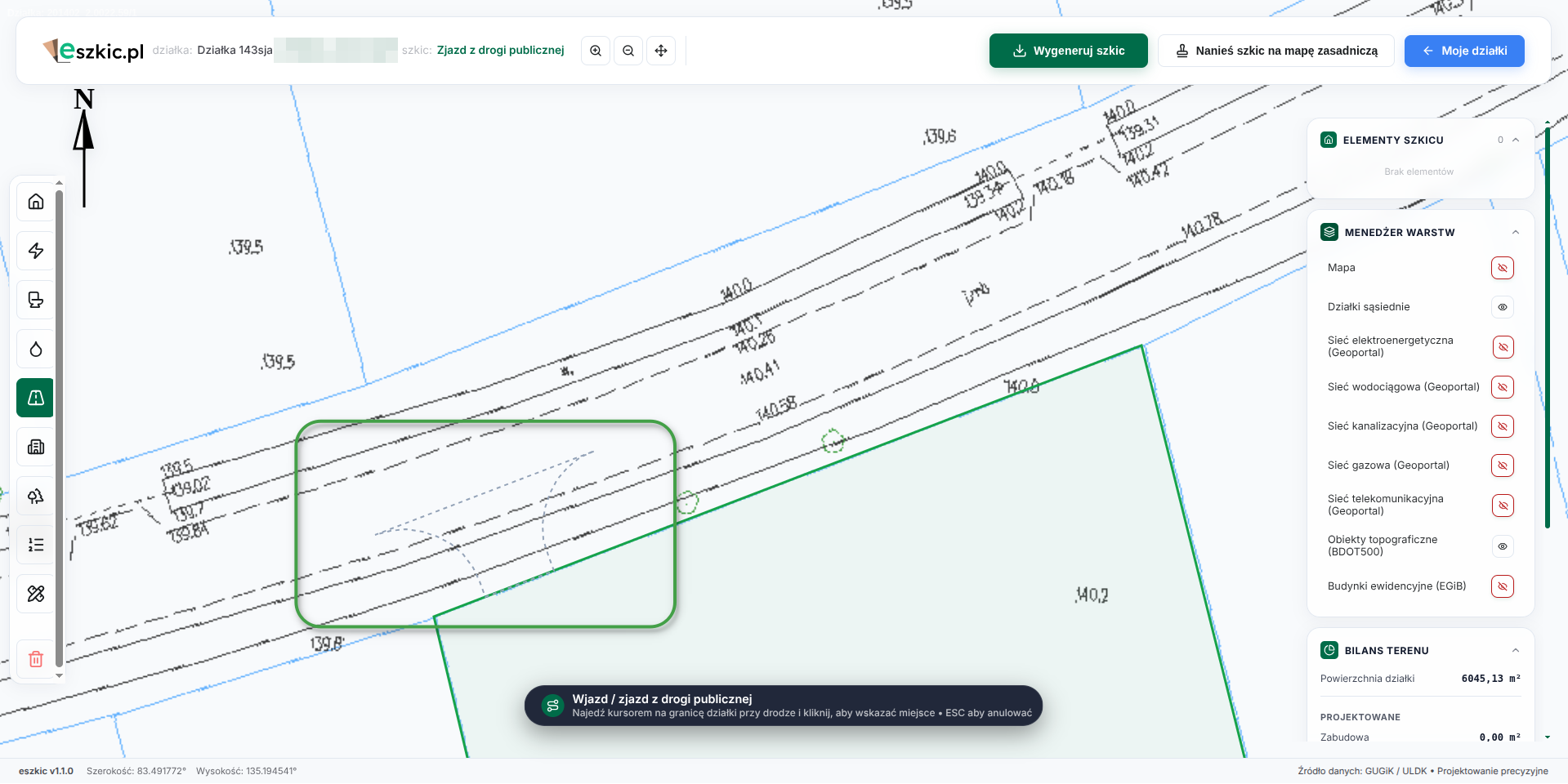

Szary, przerywany podgląd wjazdu przyciągnięty do najbliższego odcinka granicy działki, tuż przed kliknięciem. -
Ustaw szerokość i długość
Po kliknięciu pojawiają się dwa białe uchwyty z wymiarami: jeden na krawędzi przy granicy działki (szerokość, regulowana skokowo co 0,5 m, minimum 3 m), drugi na końcu odcinka (długość, minimum 1 m — przydatne, gdy działkę od drogi dzieli tylko wąski chodnik). Przeciągnij oba, aż wymiary będą zgodne z rzeczywistością.

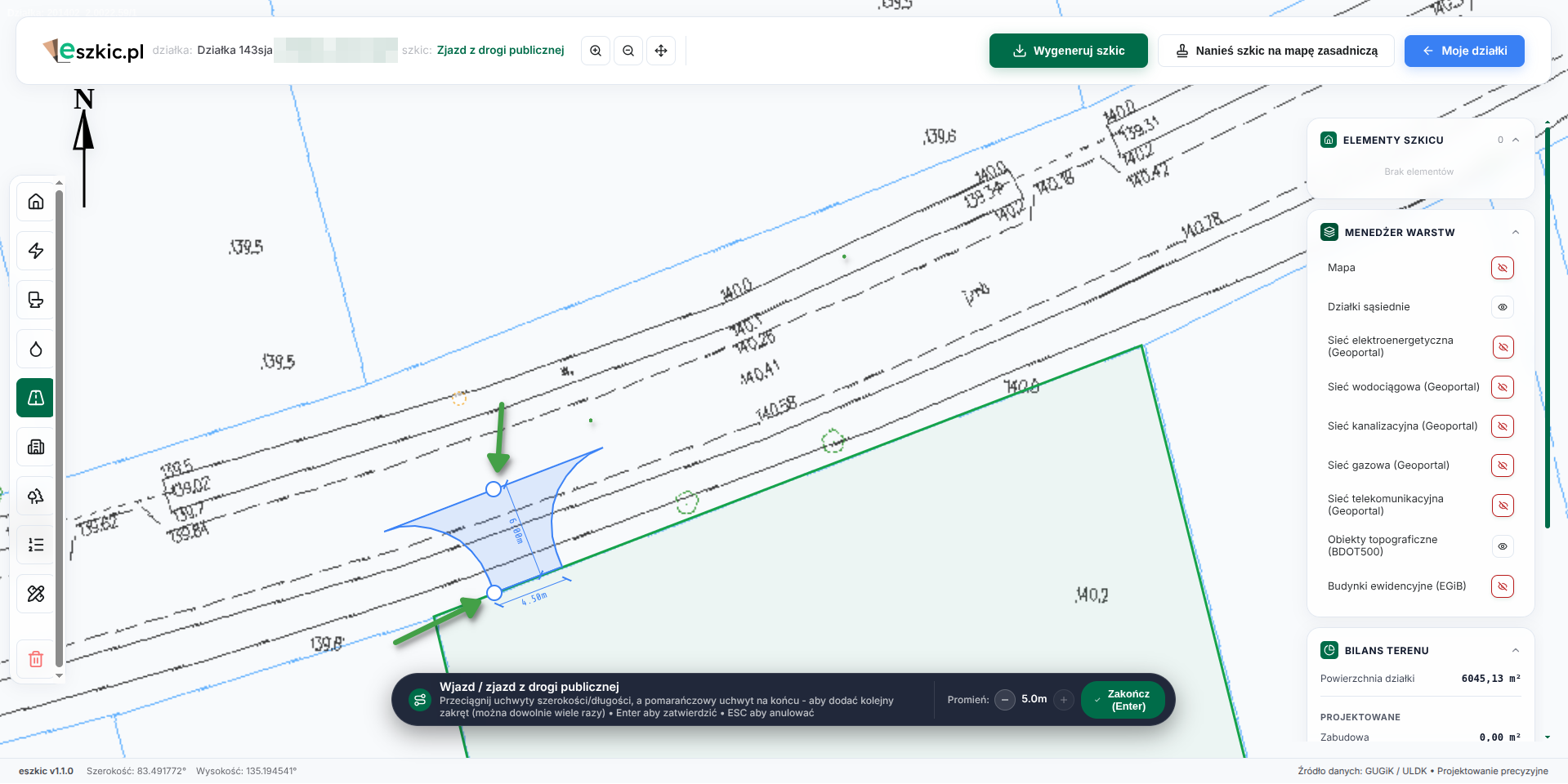

Przeciąganie uchwytów szerokości i długości, z wyświetlonymi na bieżąco wymiarami w metrach. -
Dobierz promień łuku od strony drogi
W menu kontekstowym, obok przycisku „Zakończ”, znajduje się stepper „Promień” — reguluje on łuk rozszerzający wjazd przy samej drodze (tzw. najazd), zgodnie z zalecanym w przepisach zakresem 3–5 m, ze skokiem co 0,5 m. Jeśli odcinek jest krótszy niż ustawiony promień (np. przy bardzo wąskim dojeździe), aplikacja sama bezpiecznie dopasuje łuk do dostępnej długości.

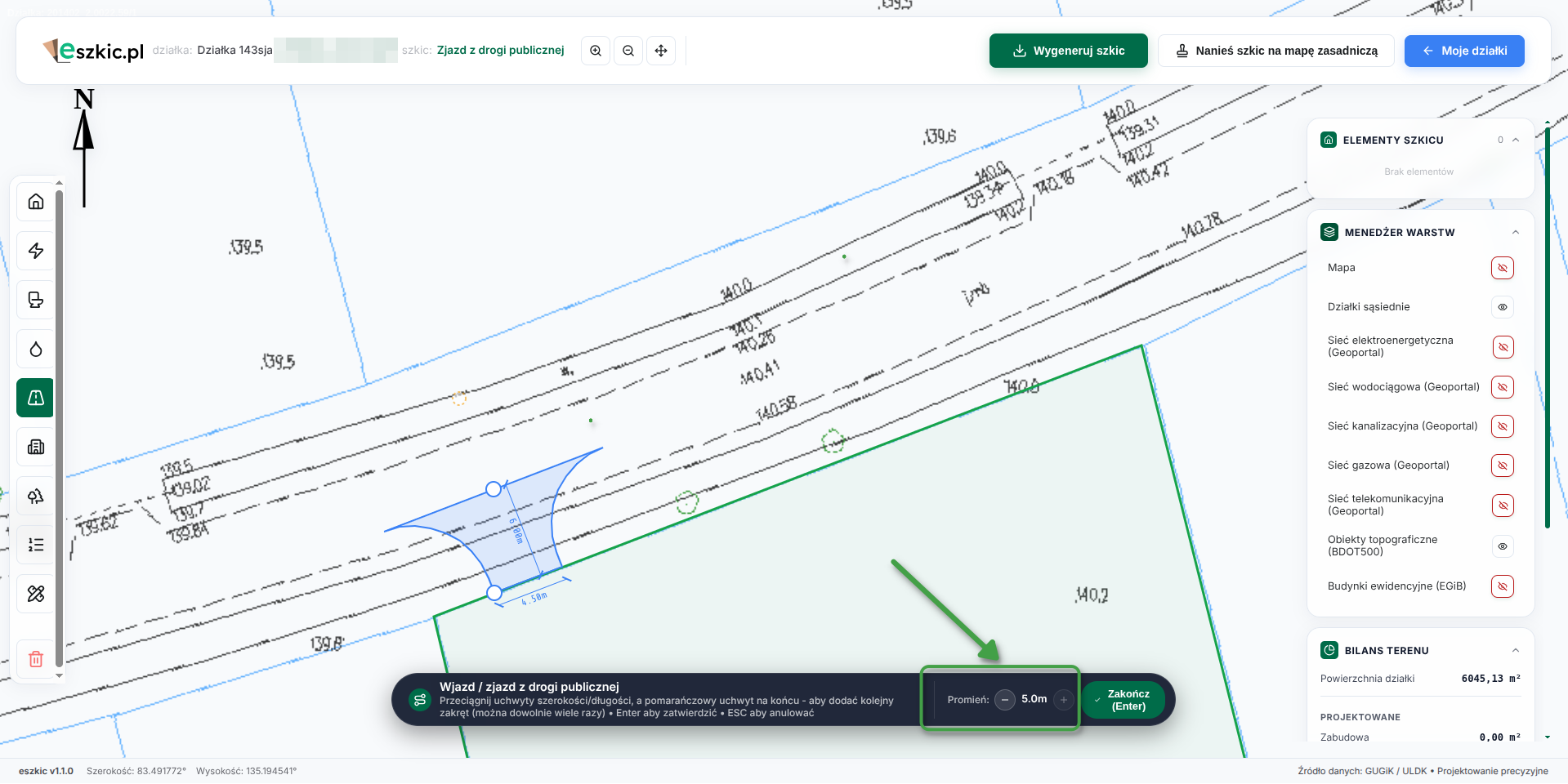

Stepper „Promień” w menu kontekstowym narzędzia, z widocznym wpływem zmiany wartości na kształt łuku przy drodze. -
W razie potrzeby dodaj zakręt
Jeśli zjazd nie biegnie po linii prostej, złap pomarańczowy uchwyt na końcu odcinka i przeciągnij go w nowym kierunku — dodasz w ten sposób kolejny, zaokrąglony odcinek tej samej szerokości. Zakrętów można dodać dowolnie wiele, a każdy punkt w łańcuchu da się później osobno poprawić. Pomyliłeś się przy dodawaniu? Przycisk „Cofnij punkt” w menu kontekstowym usuwa ostatnio dodany zakręt bez konieczności rysowania całości od nowa.

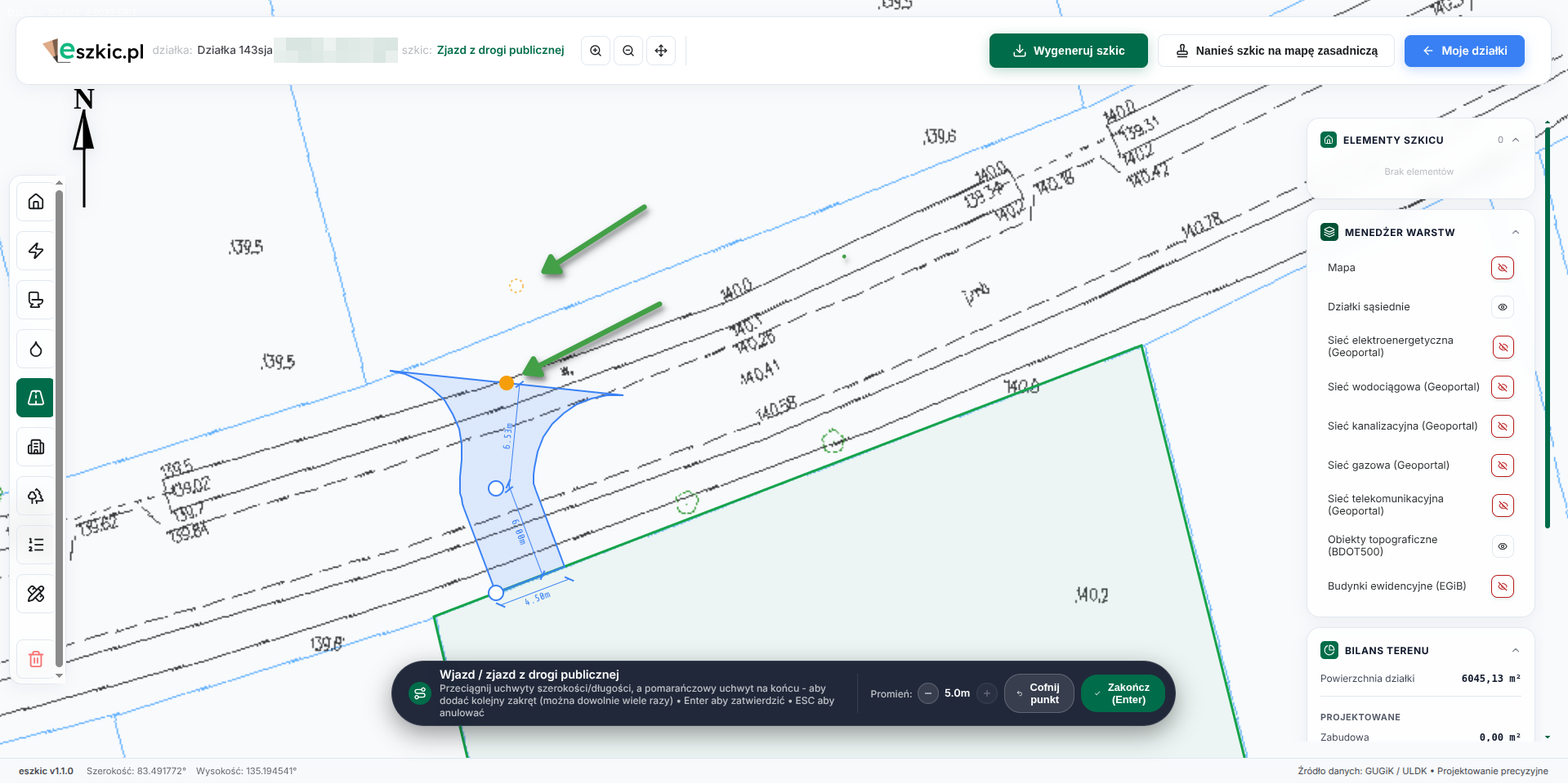

Pomarańczowy uchwyt dodawania kolejnego zakrętu oraz przycisk „Cofnij punkt” w menu kontekstowym narzędzia. -
Zatwierdź i sprawdź wjazd na liście elementów
Gdy kształt jest gotowy, kliknij „Zakończ” (albo naciśnij Enter). Nowy element pojawi się w panelu „Elementy szkicu” jako „Wjazd / zjazd”, wraz z policzoną powierzchnią — samo pole powierzchni celowo nie jest pokazywane na szkicu (żeby nie zasłaniało rysunku), zostają tam za to trwałe wymiary szerokości i długości każdego odcinka.

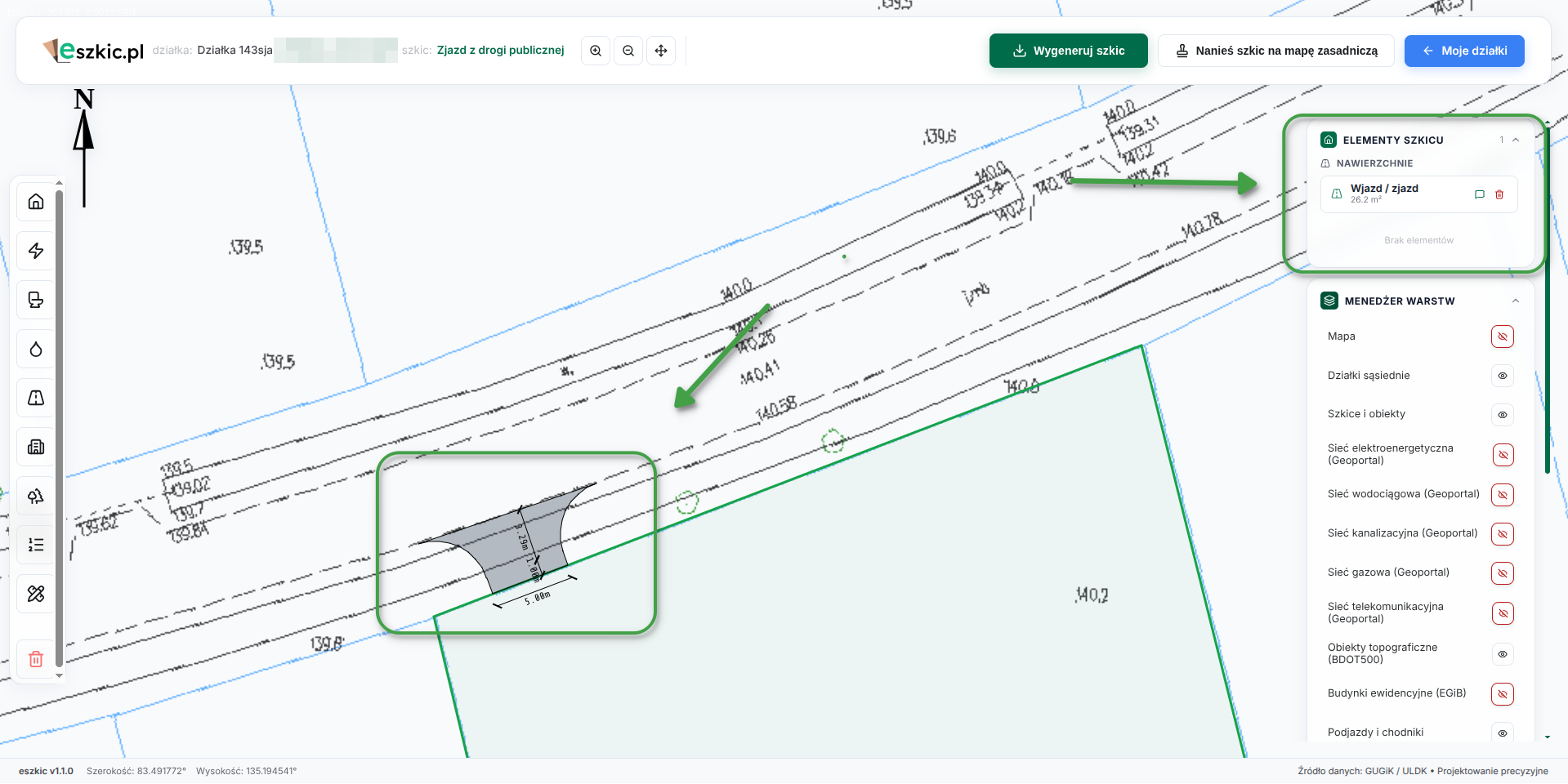

Pozycja „Wjazd / zjazd” w panelu „Elementy szkicu”, z policzoną powierzchnią. -
Nanieś gotowy szkic na mapę zasadniczą
Do samego wniosku o zjazd wystarczy obrys działki wraz z jej położeniem względem drogi i zaznaczonym wjazdem/zjazdem — nie musisz dorysowywać budynku ani innych elementów szkicu, jeśli nie są Ci akurat potrzebne do innego zgłoszenia. Gotowy fragment nanosisz na oficjalną mapę zasadniczą dokładnie tak samo, jak każdy inny szkic, a przy wyborze warstw do naniesienia możesz zdecydować, co dokładnie ma się znaleźć na finalnym dokumencie — pełny proces (skąd wziąć mapę zasadniczą i jak nałożyć na nią szkic z zachowaną skalą) opisuje osobny poradnik „jak uzyskać mapę zasadniczą i nanieść na nią szkic”.
-
Przy większych działkach dołącz dodatkowo mapkę poglądową fragmentu z wjazdem
Im większa działka, tym mniej czytelny bywa sam wjazd na szkicu naniesionym na całą mapę zasadniczą — a to właśnie ten fragment najbardziej interesuje osobę rozpatrującą wniosek. Dla zwiększenia czytelności, a tym samym ułatwienia analizy wniosku, warto obok tego dokumentu dołączyć dodatkowo osobną mapkę wygenerowaną wprost z aplikacji przyciskiem „Wygeneruj szkic”, pokazującą wyłącznie front działki, sam wjazd/zjazd oraz plan drogi z warstwy BDOT500 (włączonej w kroku 1). W oknie eksportu zaznacz „Użyj bieżącego widoku mapy (bez wyśrodkowania działki)”, kliknij „Ustaw kadr na mapie”, po czym przybliż i przesuń mapę tak, żeby w wyświetlonej ramce zmieścił się właśnie ten fragment, a nie cała działka — i eksportuj.

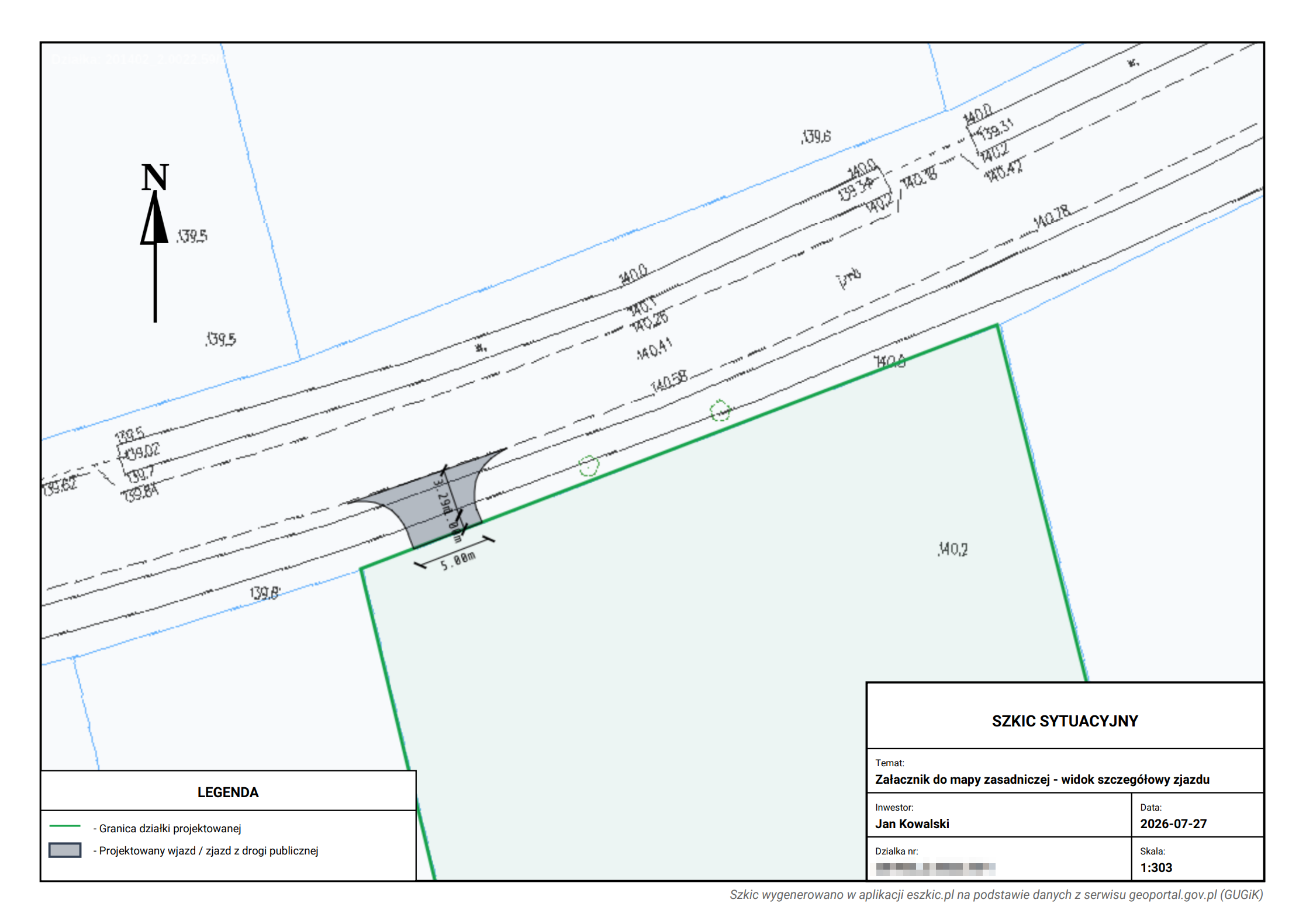

Wyeksportowany po ręcznym kadrowaniu fragment z frontem działki, wjazdem/zjazdem i przebiegiem drogi z warstwy BDOT500.
Co jeszcze warto wiedzieć
eszkic.pl przygotowuje wyłącznie załącznik graficzny do wniosku — dokładne wymagania co do lokalizacji, szerokości czy nawierzchni zjazdu (np. dopuszczalny kąt włączenia do drogi czy konieczność przepustu pod zjazdem, jeśli wzdłuż drogi biegnie rów) każdorazowo wyznacza zarządca drogi, znający lokalne warunki i kategorię drogi. Przed złożeniem wniosku warto też zweryfikować te wymagania bezpośrednio w urzędzie.
eszkic.pl to narzędzie wspomagające przygotowanie szkicu — zawsze zweryfikuj zgodność swoich zamierzeń inwestycyjnych z aktualnymi przepisami oraz miejscowym planem zagospodarowania przestrzennego (MPZP) we właściwym urzędzie, zanim złożysz wniosek.
Najczęściej zadawane pytania
Czym różni się „zjazd” od „wjazdu”?
To w praktyce ten sam obiekt nazwany z dwóch stron. „Zjazd” to termin ustawowy z ustawy o drogach publicznych (art. 4 pkt 8) — połączenie drogi publicznej z nieruchomością przyległą, stanowiące bezpośredni dostęp do tej drogi. „Wjazd” to potoczna nazwa tego samego miejsca, używana częściej z perspektywy właściciela działki. Orzecznictwo sądów administracyjnych potwierdza, że do wjazdu/wyjazdu z działki stosuje się tę samą definicję i te same przepisy, co do zjazdu — dlatego we wniosku do zarządcy drogi zawsze pada „zjazd”.
Kto składa wniosek o zezwolenie na zjazd i do kogo?
Wniosek składa inwestor — właściciel lub użytkownik nieruchomości przylegającej do drogi — do zarządcy drogi właściwego dla jej kategorii: GDDKiA (drogi krajowe), urząd marszałkowski (drogi wojewódzkie), starostwo (drogi powiatowe) albo urząd gminy/miasta (drogi gminne).
Jakie dokumenty trzeba dołączyć do wniosku o zjazd?
Oryginał wniosku, kopię mapy zasadniczej lub mapy sytuacyjno-wysokościowej z zaznaczonym proponowanym miejscem zjazdu, dokument tytułu prawnego do nieruchomości (oryginał lub uwierzytelniona kopia), potwierdzenie opłaty skarbowej oraz — jeśli wniosek składa pełnomocnik, a nie sam inwestor — pełnomocnictwo.
W jakiej skali i zakresie powinien być załącznik graficzny do wniosku o zjazd?
Zgodnie z wymaganiami urzędowymi ma to być kopia aktualnej mapy zasadniczej lub sytuacyjno-wysokościowej w skali 1:500 lub 1:1000, obejmująca zakres nieruchomości w nawiązaniu do drogi — czyli z pewnym marginesem sięgającym jezdni, a nie tylko samą działkę — z zaznaczonym proponowanym miejscem lokalizacji zjazdu i widocznymi granicami nieruchomości. Dokładnie taki zakres warto od razu zamówić, przygotowując mapę zasadniczą — zobacz poradnik „jak uzyskać mapę zasadniczą i nanieść na nią szkic”.
Ile kosztuje zezwolenie na lokalizację lub przebudowę zjazdu?
Za wydanie zezwolenia pobierana jest opłata skarbowa, a jeśli wniosek składa pełnomocnik — dodatkowa, niższa opłata za pełnomocnictwo. Stawki określa ustawa o opłacie skarbowej i mogą się z czasem zmieniać, dlatego aktualną wysokość obu opłat najpewniej sprawdzisz bezpośrednio u właściwego zarządcy drogi, do którego składasz wniosek.
Jak długo czeka się na zezwolenie na zjazd?
Zarządca drogi ma zasadniczo miesiąc na rozpatrzenie wniosku — w sprawach szczególnie skomplikowanych termin może się wydłużyć do 2 miesięcy. Na uzupełnienie braków formalnych wniosku masz zwykle 7 dni, a na wniesienie opłaty po wydaniu decyzji — do 14 dni. Od samej decyzji przysługuje odwołanie w terminie 14 dni od jej otrzymania.
Czy da się narysować zjazd, który skręca (nie biegnie po linii prostej)?
Tak — po ustawieniu podstawowego, prostego odcinka można złapać dodatkowy, pomarańczowy uchwyt na jego końcu i przeciągnąć go w nowym kierunku, dodając kolejny, zaokrąglony odcinek tej samej szerokości. Można dodać dowolnie wiele takich zakrętów, a każdy z nich da się później osobno poprawić lub cofnąć przyciskiem „Cofnij punkt”.
Dlaczego minimalna długość zjazdu to tylko 1 m, skoro promień łuku sięga nawet 5 m?
Bo w praktyce zdarza się, że samą działkę od drogi publicznej rozgranicza tylko wąski chodnik, czasem szerokości rzędu metra. Aplikacja pozwala wtedy skrócić odcinek nawet do 1 m — jeśli ustawiony promień łuku nie zmieściłby się na tak krótkim dystansie, zostaje automatycznie i bezpiecznie dopasowany do dostępnej długości, zamiast blokować narysowanie zjazdu w ogóle.
Czy wjazd/zjazd wlicza się do bilansu powierzchni utwardzonej działki?
Nie — wjazd/zjazd jest zaczepiony na granicy działki, ale cała jego powierzchnia leży poza nią, w pasie drogowym, więc eszkic.pl celowo nie wlicza go do bilansu terenu tej działki (ani jako utwardzenie, ani przez pomniejszenie powierzchni biologicznie czynnej). Do bilansu liczą się za to podjazdy, chodniki i inne utwardzenia narysowane już w obrębie samej działki — zobacz poradnik „bilans terenu działki”.
